Luftarten nach DIN EN 12792 und DIN EN 13779 - Fachbegriffe und Farbkennzeichnung

In der Gebäudetechnik werden die verschiedenen Luftarten nach dem jeweiligen Einsatzort und ihrer Beschaffenheit unterschieden.

➦ Die Gebäudelüftung nach DIN EN 12792 definiert mit graphischen Symbolen und Terminologie die Luftarten in der Wohnraumlüftung.

➦ Die Lüftung nach DIN EN 13779 beschreibt die Grundlagen und Anforderungen für Lüftungs- und Klimaanlagen und Raumkühlsysteme für Nichtwohngebäude.

Im Wesentlichen unterscheiden sich weder die Begriffserklärungen noch die Farbkennzeichnungen. Im Folgenden sind die Angaben nach DIN EN 13779 aufgeführt und Abweichungen entsprechend vermerkt:

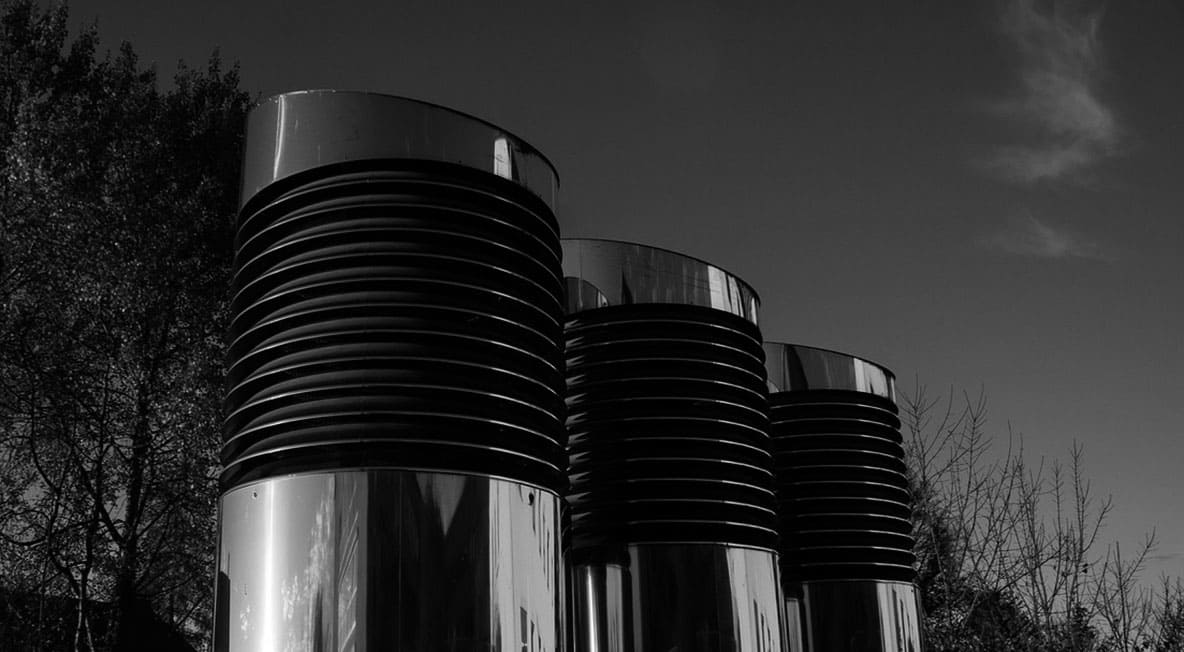

Aussen Fortluft Kamine von Gebäudelüftunganlage

Luftarten von A wie Aussenluft bis Z wie Zuluft

➦ Aussenluft: Grün. Die unbehandelte Luft, die von außen in die Anlage oder in eine Öffnung einströmt.

➦ Zuluft: Je nach Aufbereitung gemäß DIN EN 12792 in Blau bzw. Grün, Rot, Blau oder Violett. Vorbehandelte Luft, die in den Raum eintritt.

➦ Raumluft: Grau. Luft im Raum.

➦Überströmluft: Grau. Raumluft, die in einen anderen Bereich strömt.

➦ Abluft: Gelb. Luftstrom, der den Raum verlässt.

➦ Umluft: Orange/Gelb nach DIN EN 12792. Abluft, die der Luftbehandlungsanlage zugeführt und als Zuluft wiederverwendet wird.

➦ Fortluft: Braun. Luftstrom, der ins Freie führt.

➦ Sekundärluft: Orange. Luftstrom, der nach Behandlung demselben Raum zugeführt wird, dem er zuvor entnommen wurde.

➦ Leckluft Grau. Unbeabsichtigter Luftstrom durch undichte Stelle der Luftbehandlungsanlage.

➦ Infiltration + Exfiltration Grün. Lufteintritt + Luftaustritt über Undichtigkeiten in der Gebäudehülle.

➦ Mischluft: getrennte Farben bzw. Orange nach DIN EN 12792. Luft, die mindestens zwei Luftströme enthält.

Infiltration durch natürliche Lüftung bzw. ventilatorgestützte Lüftungsanlagen

Reinraum Klimatechnik für jeden Anspruch

Reinraumsysteme und -technik nach ISO 14644 GMP kommen heutzutage in vielen Bereichen zur Anwendung, wie beispielsweise

  • Automobilindustrie
  • Biotechnik
  • Halbleiterindustrie
  • Medizintechnik
  • Mikrotechnik
  • Pharmaindustrie
  • Solarindustrie

Für Reinräume wird prinzipiell zwischen der turbulenten Verdünnungsströmung und der turbulenzarmen Verdrängungsströmung der Luft unterschieden.

Eine zu einhundert Prozent zuverlässige Kontrolle und Steuerung der Luftströmung ist zwingend für jeden Reinraum.

Unsere Stärke liegt in der Planung und Projektierung individueller Reinraumtechnik nach ISO-Normen für Reinräume, Reinraumklassen und den EU-GMP Richtlinien für Reinräume. Unsere erfahrenen Fachleute begleiten Sie von der Planung bis zur Inbetriebnahme Ihres Reinraumes.
